【测量投影仪】万濠投影仪的结构及工作原理

时间:2020-06-09 14:57来源:万濠投影仪技术部 作者:万濠投影仪 点击:

   万濠投影仪能高效的检测各种形状复杂工件的轮廓形状和几何尺寸,如样板、冲压件、凸轮、螺纹、齿轮、 成形铣刀以及丝攻等各种工具、刀具和零件。


 1.万濠投影仪的工作原理

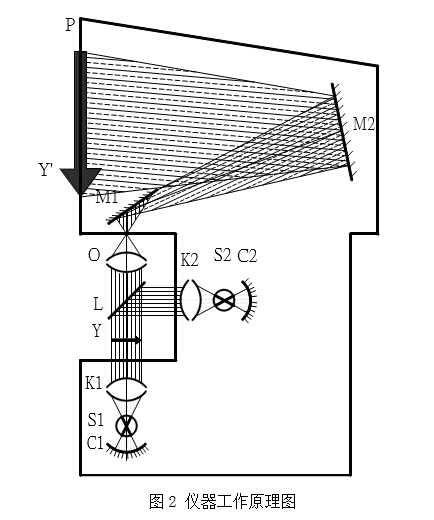

      投影仪工作原理如图2所示,被测工件Y置于工作台上,在透射或反射照 明下,它由物镜 O 成放大实象 Y'(倒像)并经反光镜M1与M2反射于投影屏P的磨砂面上。当反光镜M1换成正像系统后,Y'即成为正像,一个与工件完全同向的影像,观察很直观,给使用者带来极大的方便,CPJ-30xxZ 即正像投影仪。 在投影屏上可用标准玻璃工作尺对 Y'进行测量,测得的数值除以物镜的放 大倍数即是工件的测量尺寸;也可以用预先绘制好的标准放大图对它进行轮廓比 较测量;还可以利用工作台上的数字测量系统对工件 Y 进行坐标测量;也可利用投影屏旋转或 DC3000 数显表上的测角度功能对工件的角度进行测量。


  图中 S1 与 S2 分别为透射和反射照明光源,K1 与 K2 分别为透射和反射聚 光镜。半反半透镜 L 和反射照明光源 S2 仅仅在用反射照明观察或测量工件表面 特征时才使用。如测量工件外轮廓尺寸时请一定拿掉半透半反镜 L 并关掉反射照 明光源 S2.此时只用透射照明光源 S1 来照明,这样才可保证测量精度.

万濠投影仪

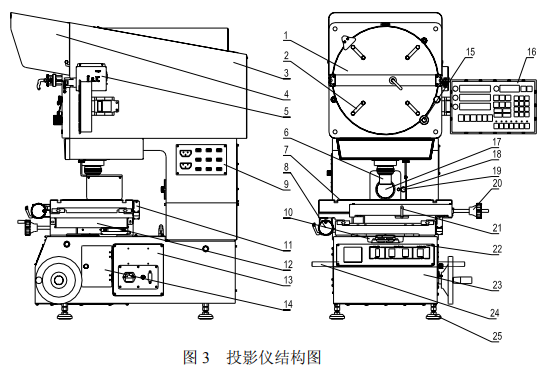

2,万濠投影仪的结构图

万濠投影仪结构

1.  投影屏 2.  弹性压板 3.  投影箱 4.  遮光罩 5.  寻边器 6.  物镜

  7.工作台 8.  Y  向手轮 9.信号线转接板 10.  高低倍透射照明与滤光片组

  11. X 向光栅尺 12. X 向光栅尺 13.  电源板 14.  小门 15.  投影屏旋转微调

  手轮 16. DC3000 数显表 17.  反射照明聚光镜 18.  反射聚光镜调节手柄

  19.  反射照明镜锁紧螺帽 20. X 向手轮 21. X 向快速运动手柄

  22.  操作面板(如图 4) 23.底座 24.  搬运手柄 25.  底脚


以上是关于万濠投影仪的工作原理和结构图详细介绍,如您有其它关于万濠投影仪技术问题可以免费咨询我公司技术人员,电话微信:13889943666.期待为您解决任何测量仪器的问题
