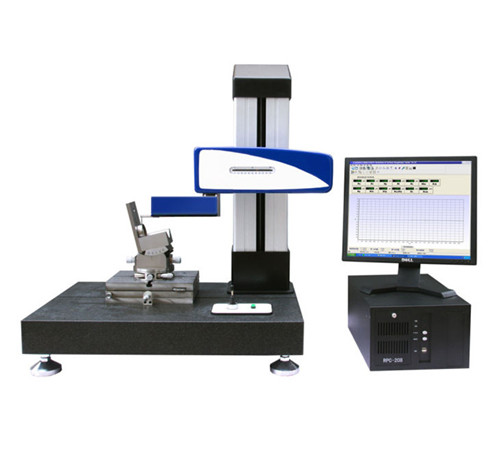

MMD-H100A威而信粗糙度轮廓仪测各种精密机械零件的素线轮廓形状参数，角度处理（坐标角度、直线夹角）、圆弧处理（圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等点线......
品牌：威而信
价格：根据配置详细报价
13889943666
| 商品名称 |
威而信粗糙度轮廓仪 |
| 型号 | MMD-H100A |
| 最大驱动行程长度 | 17.5mm/0.71 inch |
| 分辨率 | 0.2μm |
| 供 应 商 | 佛山市精测计量仪器设备有限公司 |
可测各种精密机械零件的素线轮廓形状参数，角度处理（坐标角度、直线夹角）、圆弧处理（圆弧半径、圆心距、圆心到直线的距离、交点到圆心的距离等点线处理、直线度、槽深、槽宽、沟边距、沟心距、水平距等参数。
模具
电子
塑胶
五金
家具配件
汽配
| 粗糙度 测量范围 | |
| X轴 | RA：0.005μm—16.00μm |
| Z1轴 | ±20μm、±40μm、±80μm |
| 取 样 长 度 L | 0.25mm、0.80mm、2.50mm、自动 |
| 评 定 长 度 | 1L—5L(可选 L为取样长度) |
| 测量行程长度 | 3L—7L(可选 L为取样长度) |
| 轮廓仪 测量范围 | |
| X轴（横导轨） | 100mm |
| Z1轴（传感器） | 15mm |
| Z轴（立柱） | 400mm |
| 粗糙度 测量精度 | |
| 示值误差 1 | 0.001μm |
| 示值误差 2 | ≤±7％ |
| 轮廓仪 测量精度 | |
|
X轴 (L=X轴导轨移动距离) |
±(1.2+2L/100)μm |
|
Z1轴 (H=Z1轴方向测量高度) |
±(1.8+4H/100)μm |
| X轴水平臂 | |
| 直线度 | 1.2μm/100mm |
| 光栅分辨率 | 0.1μm |
| 光栅产地 | 进口 |
| Z1轴传感器 | |
| 分辨率 | 0.2μm |
| 传感器类型 | 光栅传感器 |
| 产地 | 进口 |
| 移动方向 | 前/后 双方向 |
| 测力 | 0.5-6g |
| 测针针尖 | 硬质合金 R：0.05mm、0.01mm |
| 爬坡角度 | 上升77度 下降88度 |
| 驱动行程 | |
| 最大驱动行程长度 | 17.5mm/0.71 inch |
| 最小驱动行程长度 | 1.3mm/0.052 inch |
| 粗糙度 速度 | |
| 测量速度 | 0.135mm/s、0. 5mm/s、1mm/s |
| 轮廓仪 速度 | |
| 测量速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定义） |
| 定位速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定义） |
| 图形放大/缩小 | |
| 图形放大 | 可任意缩小、放大 |
| 综合调整台 | |
| 综合调整台 |
X轴水平倾斜调整范围：±30° Y轴方向调整范围：±7.5mm Z轴回转可调360度（带微调装置） |
威而信公司在确保粗糙度轮廓仪质量的同时,为了让用户安心使用,所有测量仪器出库都经过严格检查！
佛山精测销售的粗糙度轮廓仪保证原厂正品！ 若有任何质量问题可包修、包换、包退
