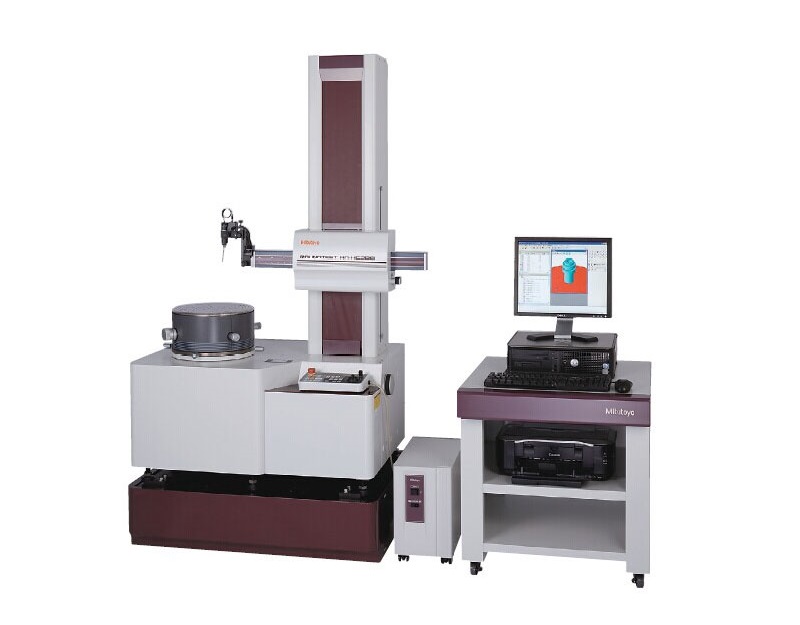

三丰圆度仪RA-2200AS

日本三丰圆度仪RA-2000AS/AH/DS/DH操作简便的高精度旋转工作台径向的旋转精度要高于0.02+3.5H/10000μm而在轴向精度达到0.02+3.5X/10000μm。......

品牌：日本三丰

价格：根据配置详细报价

资料下载

全国热线

13889943666

产品简介

product presentation

商品名称	日本三丰圆度仪
型号	RA-2200AS/DS/AH/DH
最大测量直径	Φ300µm
旋转精度	(0.02+3.5H/10000)µm
供应商	佛山市精测计量仪器设备有限公司

产品概述
product presentation

三丰圆度仪RA-2200AS

　　• 操作简便的高精度旋转工作台

　　三丰圆度仪径向的旋转精度要高于0.02+3.5H/10000μm,而在轴向精度达到0.02+3.5X/10000μm。不仅保证圆度或圆柱度的高精度测量而且还能保证平面度的高精度测量。此外，具有自动调心和调水平功能的旋转工作台作为标准特性，这样操作者无需进行手动调心和调水平操作。

　　• 改变检出器姿态的功能可进行CNC自动测量

　　圆度仪自动控制支臂姿势(垂直/水平)及检出器的旋转特征(在0 - 270º的范围内以1º增量旋转)能对多种要素组合进行连续测量，如外径/内径和/或上/下面测量。 另外，脱机教学功能可轻松生成工件程序。

　　• 定位传感器可实现CNC高精度自动测量

　　X轴驱动装置内有三丰公司光栅尺，可直接探测驱动装置的位置。它保证了对重复测量来说至关重要的高精度定位。

　　• 粗糙度检出器

　　可选粗糙度检出器可进行粗糙度测量。根据需要在三丰圆度仪的径向和轴向固定工件。

产品图片

PRODUCT DISPLAY

技术参数
technical parameter

型号			RA-2200AS	RA-2200DS	RA-2200AH	RA-2200DH
旋转工作台	旋转精度 (JIS B 7451-1997)	径向	(0.02+3.5H/10000)µm H: 为测量高度 (mm)
		轴向	(0.02+3.5X/10000)µm X: 到旋转工作台轴的距离 (mm)
	旋转速度		2, 4, 6, 10 rpm
	工作台有效直径		ø 235mm	ø 200mm	ø 235mm	ø 200mm
	调心/ 调水平		A.A.T	D.A.T	A.A.T	D.A.T
	调心范围		±3mm	±5mm	±3mm	±5mm
	调水平范围		±1º
	台面最大承重		30kg
	最大测量直径		ø 300mm
	最大工件直径		ø 580mm
垂直移动 (Z轴立柱)	移动直线度 (λc2.5)		0.10µm/100mm 0.15µm/300mm		0.10µm/100mm 0.25µm/500mm
	与转台轴平行度(母线要素基准)		0.7µm/30a0mm		1.2µm/500mm
	定位速度		最大: 50mm/s (测量时: 0.5,1.0, 2.0, 5.0 mm/s)
	最大检测高度	测量外径时	300mm		500mm
		测量内径时	300mm		500mm
	最大检测深度 (使用标准测杆时)		ø 32×85mm (深度), ø7×50mm (深度)
X轴	直线度 (λc2.5)		0.7µm/150mm
	与转台轴垂直度 (母线要素基准)		1.0µm/150mm
	移动范围		175mm (–25mm - +150mm 转台中心)
	移动速度		最大: 30mm/s (测量时: 0.5, 1.0, 2.0, 5.0 mm/s)
检出器	测力		约 10 - 50mN, 1 - 5 级
	标准测杆, 材质		ø1.6mm 硬质合金
	范围	标准	±400µm/±40µm/±4µm
		跟踪	±5mm
	其他		带IN/OUT切换功能、测力切换功能(5级切换)、测头角度指示 (±45º), Z轴方向冲击探测功能、带滑动式检出器(3姿势规格)
其他	电源		100-240VAC
	气压		0.39MPa
	空气消耗量 (标准状态)		30L/min 标准状态 (80L/min 以上气源)
	本体重量		180kg		200kg
