三丰带表卡尺使用方法及正确读数【图解】

时间:2021-12-18 11:32来源:日本三丰量具部 作者:三丰带表卡尺 点击:

           三丰带表卡尺不怕油和水,但是在使用过程中需要注意防震和防尘。震动轻则会导致指针偏移零位,重则会致内部机芯和齿轮脱离,影响示值。灰尘会影响精度,大的铁屑进入也条,不小心拉动会导致传动齿別裂卡尺报废。带表卡尺属于长度类精密仪器,在使用过程中将要轻拿轻放,使用完毕,请擦拭干净,闭合卡尺,免有害灰尘和铁屑进入!再就是使用双向防麓的带表卡尺,这种卡尺防震效果会更好些!



  指示表的分度值:有0.01、0.02、0.05三种。指示表指针旋转一周所指示的长度,0.01和部分0.02为1mm,对分度值0.02的部分卡尺是2mm,对分度值为0.05的为5mm。


日本三丰带表卡尺

  性能特点:


  1.测量内径、外径、深度、合阶四种测量功能,能进行直接测量和比较测量;


  2.不锈钢制造,刻线面无光镀络,激光刻线、线纹清晰、耐磨;


  3.测量范围在200mm以上的带表卡尺带有微动滚轮,可滚轮微调,便于单手操作。


  4.指示表具有防震性能和外圈锁紧装置。


  带表卡尺的使用方法:


  三丰带表卡尺使用方法是否正确,直接影响精度,使用时应遵守下列要求:


  1.使用前应将带表卡尺擦干净,然后拉动尺椎,沿尺身滑动应灵活、平稳,不得时紧时松或卡住现象。用紧固螺钉固定尺框身读数不应发生变化。



  2.检查零位。轻轻推动尺框,使两测量爪的测量面合拢,检查两渊量面接触情况,不得有明显漏光现象,并且表盘指针指向“0”。同时,检查尺身与尺框是否在零刻度线对齐


  3.测量时,用手慢慢推动和拉动尺框,使量爪与被测零件表面轻轻接触,然后轻轻晃动带表卡尺,使其接触良好。使用带表卡尺时因没有测力机构,全凭操作者手感掌握,不得用力过大,以免影响测量精度。


  4. 测量外形尺寸时,应先将带表卡尺活动量爪张开,使工件能自由地放入两量爪之间,然后将固定量爪贴靠在工作表面上,用手移动尺框,使活动量爪紧密贴在工件表面上。注意:(1).测量时工件两端面与量爪不得

  倾斜。(2).测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。


  5. 测量内径尺寸时,应将两刀口内量爪分开且距离小于被测尺寸,放入被湖孔内后再移动尺框内量爪使其在工件内表面紧密接触,即可以在卡尺进行读数。注意:游标卡尺测量爪应测在工件两端孔的直径位置处,

  且不得正斜。


  6.带表卡尺量爪测量面有多种形状。测量时,应根据被测零件的形状正确选用。如测量长度和外形尺寸,则应选用外量爪测量;如臧内径,应选用内量爪测量;如测深度,则应选用深度尺来测量


  7. 读数时,带表卡尺应水平拿着,使视线正对刻度线表面,然后按读数方法仔细辩认指示位置,以便读出。避免因视线不正,造成读数误差。


日本三丰带表卡尺如何正确读数?下面为您详细讲解正确的读数方法:



日本三丰带表卡尺

分度值             0.01mm


主标尺读数                16 mm

表盘读数                   0.13mm

————————————————

读数值                         16.13mm


国产带表卡尺的读数方法:

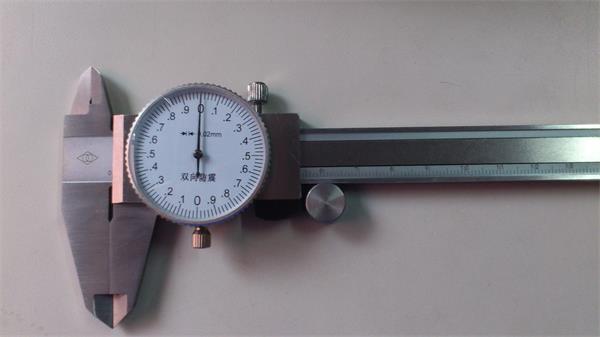

  这就是我们常用的带表卡尺,由主尺和表盘两部分构成。

带表卡尺的读数方法

带表卡尺的读数方法

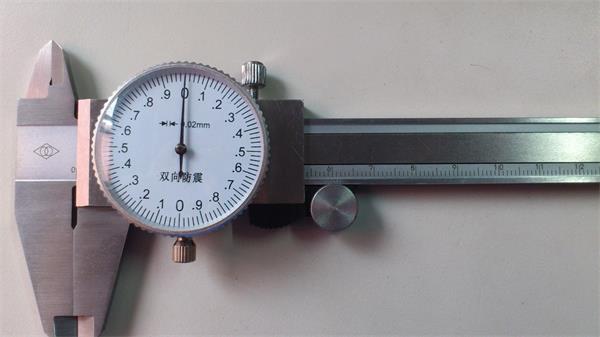

  表盘上面每一刻度的值为“0.02mm”,表盘指针每旋转一整圈的值等于主尺上面一个刻度的值,为“1mm”。

  读数时,先读主尺上面的值,再读表盘上面的值。当主尺上面的值为偶数时,我们则在表盘上读右半圈的数值;当主尺上面的值为奇数时,我们则在表盘上读左半圈的数值。(如下)

带表卡尺的读数方法

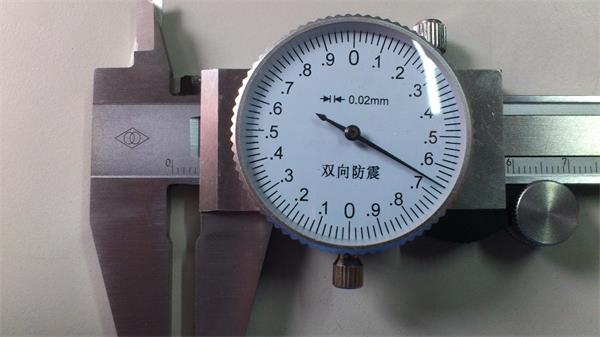

  如图:主尺上的值为“4mm”,为偶数,我们在表盘上面的读数则取右半圈数值,为“0.66mm”,总数值为“4.66mm”。

带表卡尺的读数方法

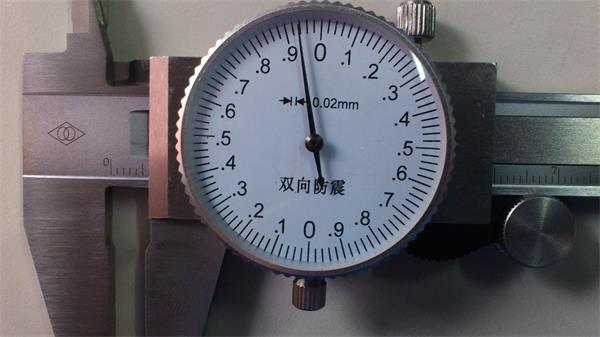

  如图:主尺上的值为“5mm”,为奇数,那么我们在表盘上面的的读数则取左半圈数值,为“0.92mm”,总数值为“5.92mm”。

带表卡尺的读数方法

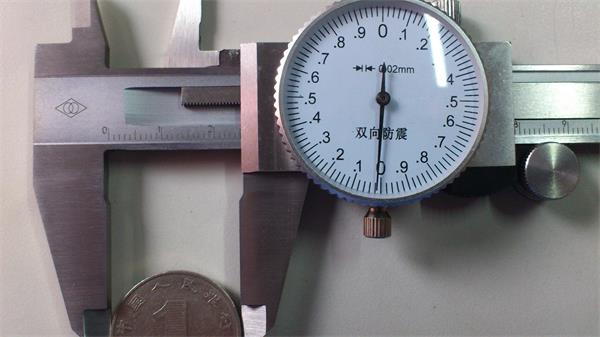

  如图我们可以看到,一元硬币的直径在卡尺上的数值可由两部分读出:主尺上的值为“25mm”,表盘上的值为“0.00”,由此得出一元硬币的直径为“25mm”。

带表卡尺的读数方法

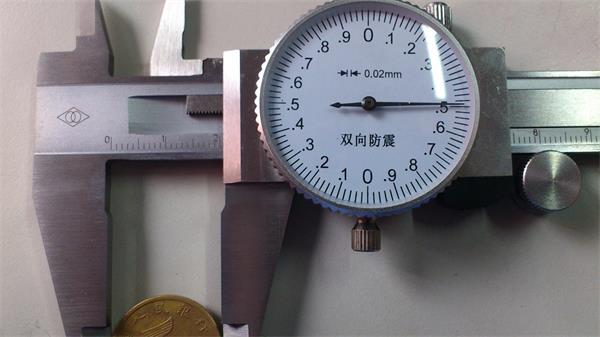

  通过此图我们可以看到,五角硬币在卡尺的主尺上的值为“20mm”,表盘上的值为“0.48mm”,由此得出五角硬币的直径为“20.48mm”。



以上是精测仪器量具部整理的关于日本三丰带表卡尺如何正确读数的详细解答。希望对您有所帮助。

如您需要了解关于【日本丰卡尺】的技术参数,推荐您点击查看此链接:日本三丰卡尺全系列
