三丰圆度仪RA-120

三丰圆度仪RA-120操作简单、小巧轻便,用于车间生产线旁边。具有全面特征分析的小型圆度测量仪,能适应各种不同工件的测量......

品牌:日本三丰

价格:根据配置详细报价

全国热线

13889943666

产品简介
product presentation
精测仪器
商品名称 日本三丰圆度仪
型号 RA-120
测量范围 ±1000µm
精度 (0.04+6H/10000)µm
供应商 佛山市精测计量仪器设备有限公司
产品概述
product presentation
精测仪器

 三丰圆度仪RA-120

操作简单小巧轻便用于车间生产线旁边

具有全面特征分析的小型圆度测量仪能适应各种不同工件的测量
超出了一般工作用途这台小型圆度测量仪能针对使用优先级提供众多的用户友好特征比如更大测量范围的检测器带有大屏幕LCD 的易于理解的操作屏更易于调心和调水平的DAT 功能等
实现了更加有效的测量及分析类型归类的功能其数据分析完全可以满足实验室圆度测量仪的要求检出器的测量范围宽达±1000μm,

精密旋转工作台具有很高的旋转精度

三丰圆度仪RA-120具有内置于主机的专用处理器与控制面板用以控制设备操作

机台特点

● D.A.T(数字调整台功能有助于进行调节如调心和调水平

   并大大减少了初步设置操作所需的时间

提供的功能可与更高级别的型号想比美Z轴配有数字标尺宽范围检出器和连续内/外径测量

● RA-120采用大型号LCD控制面板操作面板上的图标是用户操作更简便带有热敏打印机

使用表示几何公差的图标如圆度和同轴度只需按下所需图标和开始按钮就能开始测量

什么是 D.A.T. (数字调整台)功能?


•内置操作面板上的图标使用户操作更简便。

•主机内部包含电子元件,而外形小巧轻便。

•使用表示几何公差的图标,如圆度和筒轴度。只需按下所需图标和开始按钮就能开始测量。

• 主机集成电子元件,实现了外形小巧轻便的设计。

•提供的功能,可与更高级别的型号相媲美,如Z轴配有数字标尺、宽范围检出器和连续内/外径测量。

• R O U N D P A K , 采用Windows操作系统进行高级分析的数据分析程序。


产品图片
PRODUCT DISPLAY
精测仪器

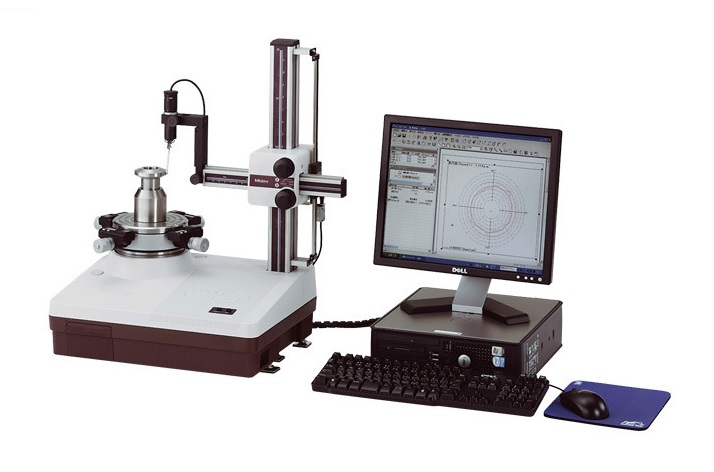

三丰圆度仪RA-120
技术参数
technical parameter
精测仪器

型号 RA-120 RA-120P






旋转台
旋转精度
(JIS B 7451-1997)
径向 (0.04+6H/10000)µm  H: 为测量高度 (mm)
轴向 (0.04+6X/10000)µm    X: 到旋转工作台轴的距离 (mm)
旋转速度 6rpm
工作台有效直径 ø150mm
调心范围 ±3mm
调水平范围 ±1º
最大测量直径 ø280mm (ø380mm: 当检出器变为垂直方向时, 只能测量50mm以下的工件)
最大工件直径 ø440mm
台面最大承重 25kg


垂直移动
垂直移动 280mm 从工作台台面
最大检测高度 离旋转工作台面280mm
(480mm: 检出器支架反面安装在垂直位置)
最大检测深度 ø30×100mm (深度), ø7×50mm (深度)
X轴 水平移动 165mm (–25mm - 140mm 包括工作台旋转中心)

检出器*1,*2
测量范围 标准: ±1000µm
测力 100mN (± 30%)
标准测杆 ø1.6 硬质合金

*1: 在径向方向上,到工作台中心的测量高度小于20mm和到工作台顶端的测量高度小于20mm的工件需要使用辅助工作台(选件)。

*2: 只有标准长度的测杆适用于本检出器。长型测杆无法使用。

适用范围
technical parameter
精测仪器
  • 模具模具
  • 电子电子
  • 塑胶塑胶
  • 机械五金
  • 家具家具
  • 汽车汽配


实验室   定制

Laboratory Customization
精测仪器
实验室整体规划、设计、建设、定制
佛山精测仪器实验室仪器桌非标订制厂家承诺
Manufacturer's commitment
精测仪器

三丰圆度仪
严格的质检程序

        三丰公司在确保圆度仪质量的同时,为了让用户安心使用,所有测量仪器出库都经过严格检查!


精测仪器
超长的保修期限

三丰圆度仪整体质量保修一年!(测头除外)


精测仪器延伸服务-现场问题诊断

完善的售后服务

三丰圆度仪如出现故障,精测接到通知后在24小时内可到达现场并开始维修。


精测仪器延伸服务-全国执行三包
全国执行三包

  佛山精测销售的三丰圆度仪保证原厂正品! 若有任何质量问题可包修、包换、包退
